新幹線用軌道スラブ交換台車｜東進産業株式会社
新幹線用 軌道用スラブ交換台車
新幹線用 軌道用スラブ交換台車
（西日本旅客鉄道株式会社・株式会社トキオ・株式会社ニッチ共同開発品）
PAT.4169717
特徴
(全長) 13,050㎜
(全幅) 3,000㎜
(全高) 4,450㎜
(軌間) 1,435㎜
(積載) 30t
【制動装置】
電磁弁・減圧弁併用ブレーキ(制輪子4輪抱きかかえ式)
手動式駐車ブレーキ
【装 備】
3.5tクレーン2基
油圧装置、発電機
非絶縁構造
【概 要】

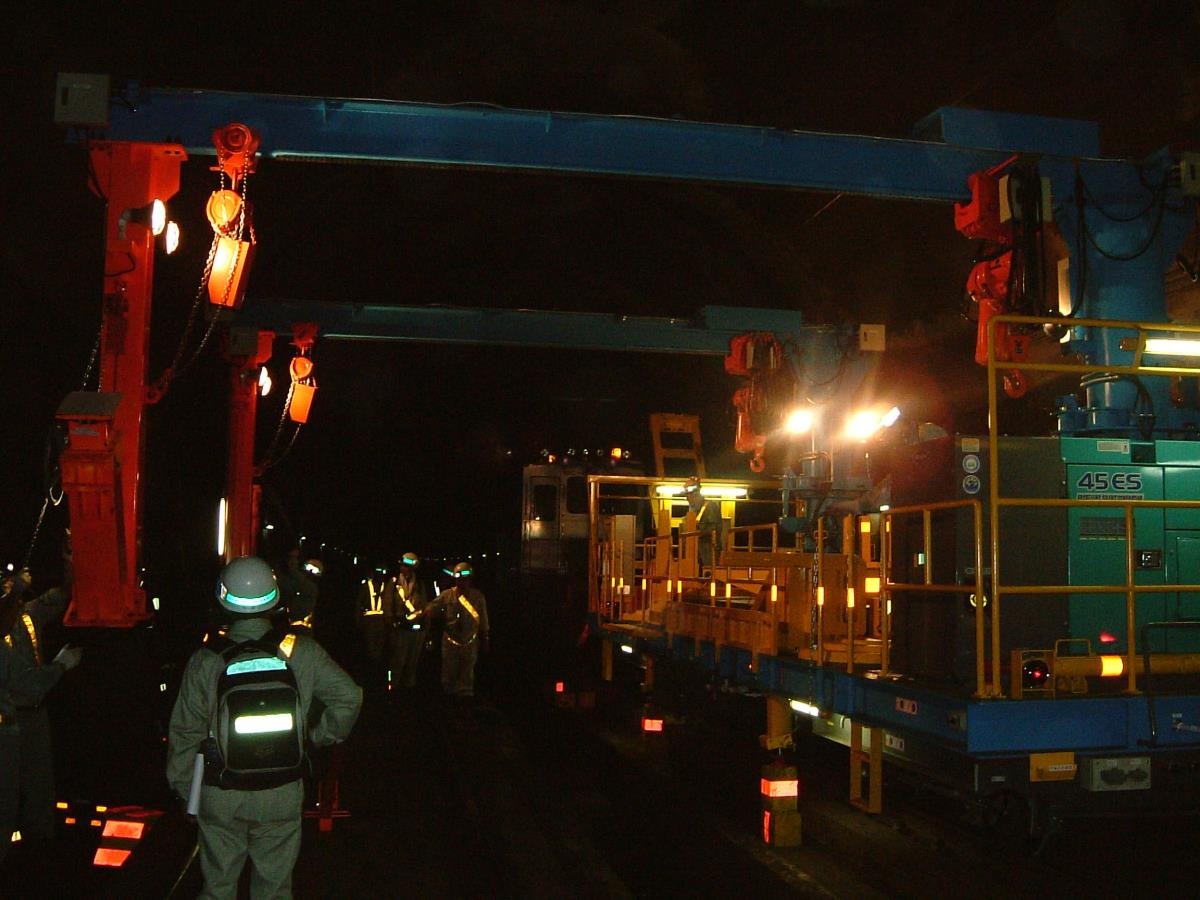

この軌道スラブ交換台車は、2両1編成で、
1両は撤去専用、
もう1両は敷設専用として使用します。
搭載した旋回式ジブクレーンは、
作業時は上下線をまたぐ、
大型の山越器のような施工となります。
これにより、走行レールが不要となり、
準備作業、後作業の大幅な軽減が図られました。
また、反対線からオンレールの
ジブクレーン用いた
「横取り工法」が可能となったことにより、
交換当該線の作業空間が確保され、
機械化による労力の削減と時間短縮が図られました。
